Полугусеничные рабочие лошадки Вермахта. Часть 2.

Подборка фотографий различных образцов полугусеничной боевой и вспомогательной техники, состоявшей на воружении Вермахта в годы Второй Мировой Войны.
Часть Вторая.
Перевод автоматический.

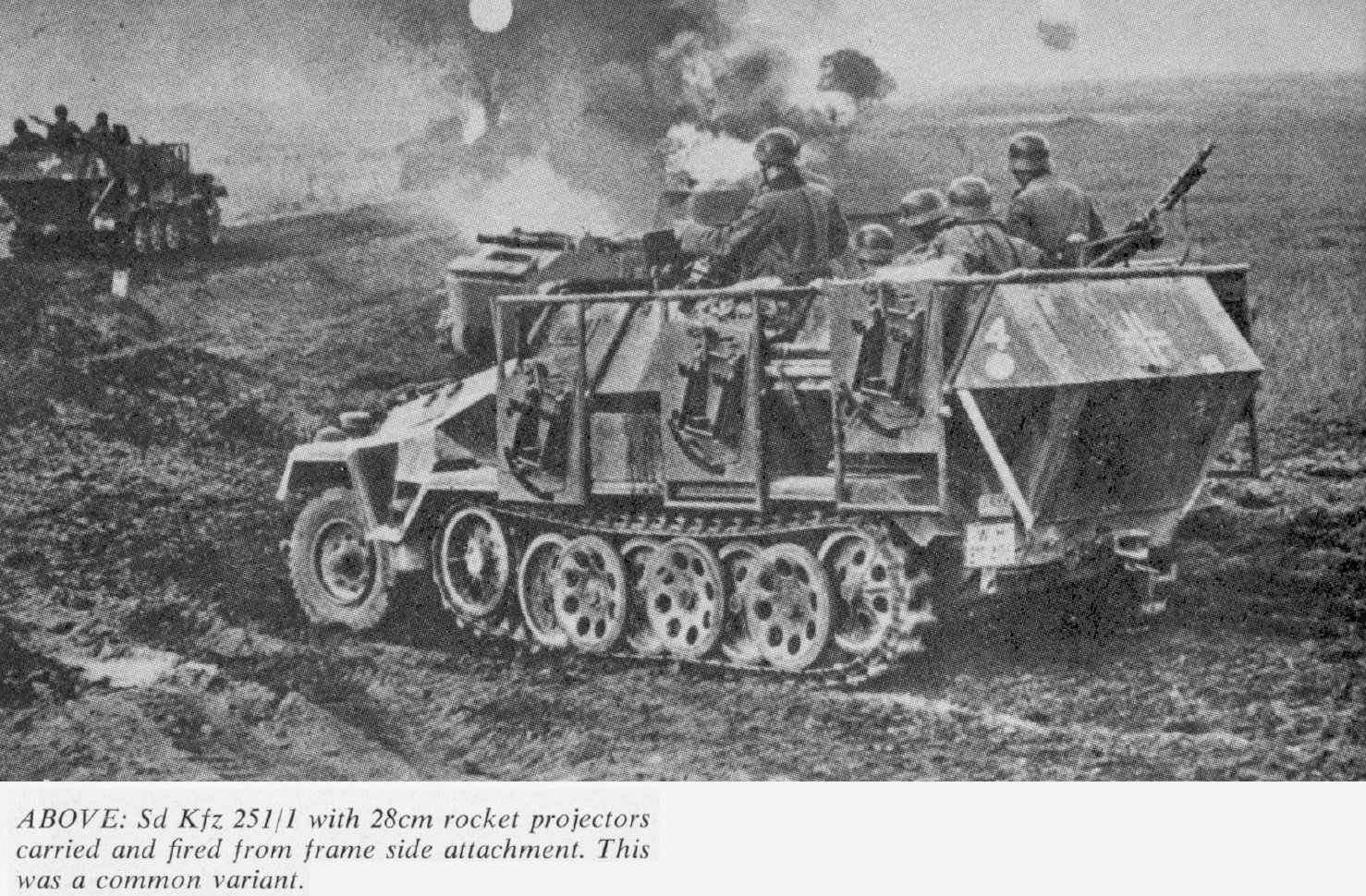

Sd Kfz 251/1 с 28-см ракетными прожекторами (установками?)
, переносимыми и стреляемыми из бокового крепления рамы. Это
был распространенный вариант.

Sd Kfz 251;10, машина командира взвода с 3,7 см Pak 36
и задней установкой MG-машина раннего производства с гранеными носовыми пластинами






Инженерная машина Sd Kfz 251/5
. Они несли секции моста на кронштейнах,
уложенных по мере необходимости


ВВЕРХУ: Вид сзади BN 1 7
, показывающий заднюю дверцу шкафчика, запасное
колесо и буксировочный штырь. Также
обратите внимание на наклон холста и
боковые погодные экраны (IWM-STT
7449). СПРАВА: BN 8; у
него были более длинные гусеничные тележки, чем у более ранних
моделей, и слегка измененная
передняя часть. Он был построен с 1938
года. Этот конкретный пример-
инженерный автомобиль (Pionier aufbau)
без укладки боеприпасов. Примечание
передний буксировочный штырь

Окончательный вариант -
БН-9, который выпускался в
разное время несколькими
производителями в 1939-1943 годах. У него были лучшие тормоза и форсированный двигатель.
Показанная машина имеет корпус артиллерийского тягача (IWM-MH10059). Существовало
несколько вариантов зенитных ракет и СП Sd Kfz 6, наиболее важными из которых были
Sd Kfz 6/2 который в целом был похож по внешнему виду на Sd Kfz 7/2


Sd Kfz 7 (m.Zgkw 8to.) КМ м 8 до КМ м 11
Первой сервисной версией оригинального 8-тонного трактора стала модель Krauss
Maffei KM m 8, довольно угловатый автомобиль (выше, IWM-MH10050)
всего с четырьмя гусеничными тележками. 8-тонная серия с самого начала предназначалась
для буксировки 15-сантиметровых средних артиллерийских орудий и более поздних 8,8-сантиметровых зенитных
и противотанковых орудий, поэтому ее можно было найти почти в каждом крупном моторизованном
подразделении немецкой армии. КМ м 8-10 имел очень похожее шасси только с
внешней "обтекаемостью" для изменения внешнего вида и оба были широко распространены
все они имели несколько необычное сочетание листовой пружины для
гусеничных колес с торсионным пружинным ведущим колесом. КМ м 11 был окончательным
вариантом, более мощным и с более длинными гусеничными тележками. Он
выпускался в нескольких модификациях, включая артиллерийский тягач и грузовик.
Последний вариант также использовался в качестве основы для различных легких самоходных
орудий. Отличительной особенностью Sd Kfz 7 серии были передние колеса со спицами.


Модель КМ м 11, показывающая более длинный пробег тележек. Это был
основной тип производства 1939-1944 годов




ВЕРХ: Sd Kfz 7/2 монтируется a
3,7 см Flak 36 (IWM-MH8778).
ВЫШЕ: Более Поздняя Sd Kfz 7/2
машины получили бронированные
кабины и лобовые части (IWM-MH
9034). СЛЕВА: Sd Kfz 7/6 была
разведывательной секционной машиной для подразделений АА
(Flak) (Flakmesstruppen -
wagen) и имела задний
шкафчик приборов

Sd Kfz 9 (s.Zgkw 18to.) F 2-3
Самой тяжелой из стандартного полутрекового семейства была 18-тонная машина
, разработанная фирмой FAMO. Первоначально он предназначался для сверхтяжелой артиллерии и
строился как с корпусом артиллерийского тягача, так и с кузовом грузовика.
Последнее было более распространено и большинство транспортных средств использовались для восстановления транспортных средств
-часто используемые в тандеме для буксировки более крупных танков, F 2 и F 3
были очень похожи по внешнему виду, причем последний был немного мощнее
(выше, IWM-MH10055). В 1943-44 годах в общей
сложности бронетехника (ниже, IWM-MH9045) несла версию Flak 37
8,8-сантиметровая зенитная|противотанковая пушка-сочетание, делающее
машину чрезвычайно впечатляющей.




Транспортные средства Maultier
Хотя они и не входили в оригинальное стандартное семейство полугусеничных грузовиков,
полугусеничные грузовики Maultier (Mule) заслуживают упоминания, поскольку они широко
использовались. Возникнув в ходе полевых преобразований на русском фронте, два основных
образца впоследствии были произведены в количественном отношении. Это была конверсия большинства
моделей стандартного 3-тонного грузовика типа " S " и стандартного
43-тонник. Схема шасси (противоположная страница) показывает, как типичная 2-тонная
машина (в данном случае Deutz Model S) была изменена путем укорочения трансмиссии и
добавление трекового блока, обычно состоящего из компонентов Carden Lloyd, соответствующих
трекам PzKw I. На нижнем рисунке напротив (IWM-STT7956) изображен
Mercedes 4}-tonner, аналогично преобразованный с использованием компонентов PzKw.
Привод хорошо виден под задней кабиной. Ниже показан Ford Model S
2-тонник преобразован в форму Молтье.


Показанные здесь 8,8-см зенитные орудия Flak 36 и Sd Kfz 7
представляли собой грозную и
высокомобильную противотанковую комбинацию,
особенно в Западной пустыне.
Маркировка Африканского корпуса, как показано на рисунке.



Schwerer Wermachtsschlepper (SWS)
Чтобы упростить производственные обязательства, в 1942 году было решено построить
полугусеничную машину, пригодную для использования пехотой, более легкую в постройке и более дешевую, чем
высококачественные полугусеничные машины, которые тогда использовались. Особенностью конструкции были сухие штыревые стальные гусеницы и простые стальные
штамповки. Базовая машина была в форме грузовика
(сверху) с откидными бортами. Существовала версия скорой помощи с брезентовым верхом. Для
передовых районов был построен бронированный вариант. Он имел бронированную кабину и капот и (как грузовик снабжения) сетчатый кузов грузовика.
Варианты были
оснащен 15-сантиметровым Panzerwerfer 42 (выше) или 3,7-сантиметровым Flak 43. Производство
шло медленно, начиная с конца 1943 года, и импровизированный Maultier (стр. 28) получил
гораздо более широкое применение.


Когда Франция капитулировала в июне 1940 года,
немцы приобрели большой запас французских
полугусеничных машин, из которых Unic-Kegresse был
самым многочисленным. На немецкой службе он
получил обозначение Leichter ZugKraftwagen U
304(f). Он использовался в качестве буксировщика
для 3,7 см Pak 36 (показано на рисунке), 5 см и
7,5-см противотанковые орудия или 7,5-см легкие пехотные
орудия (IWM-MH9201). Другими французскими
полугусеницами на немецкой службе были Unic TU
Я и Сомуа-Кегрессе. В 1943-44 годах некоторые
из этих французских полугусеничных машин были бронированы
и вооружены аналогично "Опелю".
Maultier показано на странице
